Collecteur Himin-JPS-30TX21
La première société à obtenir un certificat de conformité SOLAR KEYMARK.


Aperçu

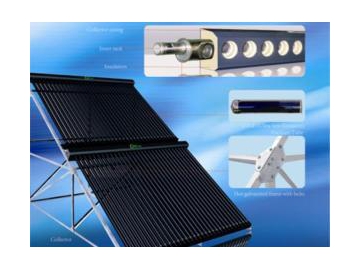

Le collecteur JPH Himin est composé de tubes sous vide à haut rendement. L'utilisation exclusive d'un absorbeur à revêtement sélectif cermet double pulvérisation très avancé donne aux tubes une absorbance de 0,94 à 0,96 et un coefficient d'émissivité de 0,04 à 0,06. Le tube en verre du collecteur contient de l'eau. Le collecteur est aussi équipé d'un support. La circulation d'eau se fait à l'intérieur de la tête de collecteur, des tubes et du réservoir de stockage d'eau. Ensemble, ces composants constituent un système direct, facilement utilisé dans les systèmes d'eau chaude solaires commerciaux et industriels.

Propriétés physiques
Caractéristiques Vanne
Longueur/Diamètre externe du tube 2100mm/58mm
Nombre de tubes 30PCS
Longueur globale 2930mm
Largeur globale 2390mm
Surface de l'absorbeur 2.85㎡
Surface d'ouverture 3.34㎡
Superficie brute 7㎡
Pression de service maximale 0kPa
Propriétés des matériaux principaux
Caractéristiques Vanne
Tube sous vide Verre borosilicaté 3.3
Revêtement sélectif Verre AlN/AIN-SS/Cu
Tube collecteur SUS304
Enveloppe du collecteur SPGC avec couleur
Collecteur d'entrée/sortie Avec filetage mâle DN25
Isolation Polyuréthane
Composants en caoutchouc Caoutchouc de silicone EPDM
Cadre de montage Acier galvanisé à chaud /4mm
Propriétés de performance
Caractéristiques Vanne
Efficacité 0.737
Coefficient de déperdition de chaleur 2.81W/(㎡·K)
Consignes d'installation
Nombre de collecteur matricé 6
Angle d'installation 15-70°
