Onduleur photovoltaïque hors réseau

Demande de devis

À propos de: http://solarpv-system.fr/5-1-off-grid-solar-inverter.html

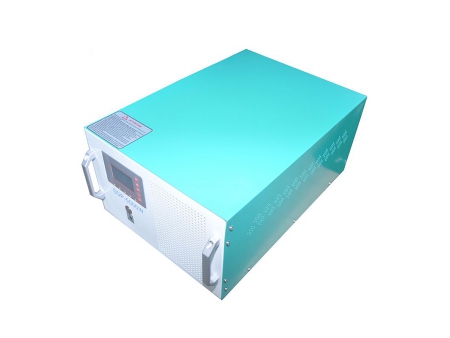

Cet onduleur solaire hors réseau est la solution parfaite pour les territoires où l’accès à l’électricité est difficile ou incertain, comme les régions montagneuses, les zones rurales, les bases militaires ou les îles. L’onduleur convertit du courant continu en courant alternatif grâce à son système en pont, et ses différents modèles fournissent entre 5kW et 500kW pour s’adapter aux besoins de différents systèmes. Avec un affichage de courbe sinusoïdale et des systèmes de protection avancés, l’onduleur solaire hors réseau offre des performances hautement efficaces et une perte à vide minimale. Ce produit est un choix idéal pour les systèmes de production et de stockage d’énergie solaires comme éoliens.

Nos onduleurs sont conçus pour être simple d’utilisation et garantir le confort des usagers. L’onduleur génère peu de bruit et de pollution, tout en apportant des informations claires, ce qui en fait un outil idéal pour les systèmes de contrôle industriels comme domestique, mais aussi pour les systèmes embarqués sur des trains, des véhicules terrestres ou maritime. La courbe sinusoïdale permet un suivit précis de l’évolution du courant alternatif. Cet outil utile et fiable répond aux plus hautes exigences en termes de qualité et de sécurité pour les systèmes électriques.

Détails

Nos onduleurs solaires utilisent des modules IPM Mitsubishi de 6ème génération, garantissant des performances stables, une longue durée de vie et une meilleure protection. Ce système est facile d’entretien et facile à remplacer. L’onduleur fonctionner avec un processeur central américain TI, le DSP28335, qui offre des résultats rapides et précis ainsi qu’un apport en énergie fiable et respectueux de l’environnement.

La conception modulaire et la simplicité d’installation de l’onduleur en pont réduit les besoins en entretien et les coûts de réparation.

Adaptez le système à vos besoins : réglez le système de priorités pour l’onduleur.

Pour réduire les coûts de fonctionnement, l’écran LCD permet de choisir entre différents modes de démarrage. L’onduleur peut ainsi atteindre un fonctionnement optimal, permettant de contrôler des moteurs et des charges inductives sans besoin d’outils supplémentaires.

En contrôlant la puissance du courant émit, vous pouvez régler la vitesse de vos moteurs pour répondre exactement à vos besoins. Cette fonction utile vous permet d’adapter vos moteurs à différents charges électriques et de maitriser leur vitesse.

L’écran LCD vous permet de régler la quantité de courant continu émise en modifiant le point de surtension et le point de sous-tension. Cette fonction peut être connectée à des batteries de stockage d’énergie ou des modules photovoltaïques.

Cet onduleur garantit le contrôle de votre émission d’énergie grâce à ses sécurités contre la surtension, la surintensité, la surchauffe, les courts-circuits, ainsi qu’en fournissant un système d’auto-diagnostique.

Conçu pour respecter des critères exigeants de sécurité ; un transformateur d’isolement est installé sur les câbles d’entrée et de sortie, permettant une installation simple et sûre. Toutes les parties transmettant le courant sont isolées pour protéger contre le risque d’électrocution.

L’écran LCD et LED permet aux utilisateurs de suivre les tensions entrantes et sortantes, l’intensité du courant, leur consommation d’énergie ou encore d’identifier les anomalies, ce qui facilite le suivi et l’entretien.

Utilise la méthode du vecteur spatial SVPWM, permettant une efficacité de conversion supérieure à 93%, une optimisation de la puissance électrique, et une réduction maximale des pertes à vide.

Les utilisateurs peuvent régler la tension entrante selon leur besoin. L’onduleur est compatible avec des tensions de 100-400V, 200-500V, 300-600V ou 450-850V de courant continu. Cet outil est idéal pour alimenter les systèmes d’énergies solaire ou éolienne sans batterie – il connecte instantanément le courant direct produit au générateur.

L’onduleur a été reçu le marquage CE (EMC et LVD) ainsi que le certificat de management de qualité ISO9001.

Paramètres techniques

Modèle	SDP-5kW		SDP-6kW
Type d’isolation	Transformateur d’isolement
Courant continu entrant
Tension nominale	192V	240V	192V		240V
Intensité nominale	26A	21A	31A		25A
Tension entrant	173~300V	216~340V	173~300V		108~340V
Courant alternatif sortant
Puissance nominale	5kW		6kW
Tension nominale	220V±3%	380V	220V		380VAC
Fréquence	50H/60HZ±0.05 (programmable)
Intensité nominale	23A	7.5A	27A		9A
Phases	Monophasé deux fils prise de terre	Triphasé 4 fils prise de terre	Monophasé deux fils prise de terre		Triphasé 4 fils prise de terre
Courbe d’affichage	Courbe sinusoïdale
Distorsion harmonique totale (THD)	≤3% (charge linéaire)
Réponse dynamique (charge de 0 à 100%)	5%, ≤50ms
Facteur de puissance (PF)	0.99
Efficacité de l’inversion	＞93%
Capacité de surcharge	150%, 10sec
Isolation électrique (entrante et sortante)	1500Vac, 1min
Protection
Systèmes de protection	Inversion de polarité du courant entrant, sous-tension, surtension, surcharge de sortie, court-circuit, surchauffe
Ecran	LCD LED
Communication (optionnel)	RS485 (A, B)
Opération	Opération continue
Refroidissement	Ventilation
Protection contre les courts-circuits et les surcharges	Pas de relancement automatique, redémarrage nécessaire
Environnement ambiant et dimensions
Indice de protection	IP20 (en intérieur)
Altitude opérationnelle	≤3000m (performance réduite au-delà de 1000m)
Température opérationnelle	-15℃～ 50℃
Humidité ambiante	0~95% sans condensation
Bruit (à 1 mètre)	≤50dB
Dimensions (l×P×H)	550×450×760mm
Poids	70kg			80kg

Modèle	SDP-8kW		SDP-10kW
Type d’isolation	Transformateur d’isolement
Courant continu entrant
Tension nominale	120V	192V	192V		240V
Intensité nominale	67A	42A	52A		42A
Tension entrant	108~175V	172~275V	172~275V		216~340V
Courant alternatif sortant
Puissance nominale	8kW		10kW
Tension nominale	220V±3%	380V	220V		380VAC
Fréquence	50H/60HZ±0.05 (programmable)
Intensité nominale	36A	12A	45.5A		15A
Phases	Monophasé deux fils prise de terre	Triphasé 4 fils prise de terre	Monophasé deux fils prise de terre		Triphasé 4 fils prise de terre
Courbe d’affichage	Courbe sinusoïdale
Distorsion harmonique totale (THD)	≤3% (charge linéaire)
Réponse dynamique (charge de 0 à 100%)	5%, ≤50ms
Facteur de puissance (PF)	0.99
Efficacité de l’inversion	＞93%
Capacité de surcharge	150%, 10sec
Isolation électrique (entrante et sortante)	1500Vac, 1min
Protection
Systèmes de protection	Inversion de polarité du courant entrant, sous-tension, surtension, surcharge de sortie, court-circuit, surchauffe
Ecran	LCD LED
Communication (optional)	RS485 (A, B)
Opération	Opération continue
Refroidissement	Ventilation
Protection contre les courts-circuits et les surcharges	Pas de relancement automatique, redémarrage nécessaire
Environnement ambiant et dimensions
Indice de protection	IP20 (en intérieur)
Altitude opérationnelle	≤3000m (performance réduite au-delà de 1000m)
Température opérationnelle	-15℃～ 50℃
Humidité ambiante	0~95% sans condensation
Bruit (à 1 mètre)	≤50dB
Dimensions (l×P×H)	550×550×860mm
Poids	105kg			110kg

Modèle	SDP-15kW		SDP-20kW
Type d’isolation	Transformateur d’isolement
Courant continu entrant
Tension nominale	192V	240V	192V		240V
Intensité nominale	78A	62.5A	104A		83A
Tension entrant	172~275V	216~340V	172~275V		216~340V
Courant alternatif sortant
Puissance nominale	15kW		20kW
Tension nominale	220V±3%	380V	220V		380VAC
Fréquence	50H/60HZ±0.05 (programmable)
Intensité nominale	68A	23A	91A		30A
Phases	Monophasé deux fils prise de terre	Triphasé 4 fils prise de terre	Monophasé deux fils prise de terre		Triphasé 4 fils prise de terre
Courbe d’affichage	Courbe sinusoïdale
Distorsion harmonique totale (THD)	≤3% (charge linéaire)
Réponse dynamique (charge de 0 à 100%)	5%, ≤50ms
Facteur de puissance (PF)	0.99
Efficacité de l’inversion	＞93%
Capacité de surcharge	150%, 10sec
Isolation électrique (entrante et sortante)	1500Vac, 1min
Protection
Systèmes de protection	Inversion de polarité du courant entrant, sous-tension, surtension, surcharge de sortie, court-circuit, surchauffe
Ecran	LCD LED
Communication (optional)	RS485 (A, B)
Opération	Opération continue
Refroidissement	Ventilation
Protection contre les courts-circuits et les surcharges	Pas de relancement automatique, redémarrage nécessaire
Working Environment & Dimensions
Indice de protection	IP20 (en intérieur)
Altitude opérationnelle	≤3000m (performance réduite au-delà de 1000m)
Température opérationnelle	-15℃～ 50℃
Humidité ambiante	0~95% sans condensation
Bruit (à 1 mètre)	≤50dB
Dimensions (l×P×H)	550×550×860mm
Poids	145kg			170kg
