Compteur gaz à membrane, compensation thermique integrée Manufacturer

Compteur gaz à membrane, compensation thermique integrée

Demande de devis

À propos de: http://gasmeterfactory.fr/1-4-diaphragm-gas-meter-with-compensation.html

Bi-tubilaire, compensation thermique, approprié à différents types de gaz

Zenner parmi ces instruments de mesure de gaz vous propose sa gamme de compteur gaz à membrane qui est insensible à la variation de température. Cette gamme est composée de trois compteurs se différenciant sur le côté dimension dont le G1.6-T, le G2.5-T et le G4-T. Quand le compteur ressent le changement de température quelconque au niveau du gaz qui passe à l'intérieur, alors le méchanisme de compensation thermique se déclenche avec la coefficient equivalent grâce au bimétallique contenu à l'intérieur du compteur. Le pas de la manivelle devra changer pour régler le mouvement du diaphragme grâce au courbure de déformation, aussi, le volume cylindrique change. Sachant le fait que la contraction de gaz et l'expansion thermique cause une différence de volume, ce structure lui offre un moyen de contrattaquer. Ces divers caractéristiques augmentent la capacité d'adaptation du compteur à toutes sortes d'environnement et améliore par la même occasion son niveau de précision.

Ce compteur gaz à membrane est adapté pour mesurer différents types de gaz incluant le gaz naturel ou gaz de ville, le gaz liquide, le biogaz, le gaz méthane et autres.

Caractéristiques

Compensation thermique pour corriger la lecture du mesure
Système d'ajustement des courbes d'erreur
Le boîtier est en acier galvanisée à revêtement en poudre pour une résistance à la corrosion maximale
Pression de service: 0.5 bar
Température de travail: -25 °C à +55 °C
Haute stabilité thermique allant en dessus de 0.1 bar en accord avec la norme EN1359
Grande résistance à la corrosion
Débit initial ne dépassant pas le 1 dm³/h
Conception améliorée avec ajout de pulseur

Données Techniques

Type			G1.6-T	G2.5-T	G4-T
Plage de mesure nominale	Qn	m³/h	1.6	2.5	4
Plage de mesure max.	Qmax	m³/h	2.5	4	6
Plage de mesure min.	Qmin	m³/h	0.016	0.025	0.04
Pression maximale de service		bar	0.5	0.5	0.5
Erreur maximale tolérée	0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax		± 1.5% ± 3%	± 1.5% ± 3%	± 1.5% ± 3%
Perte de charge Max.		mbar	≤ 2	≤ 2	≤ 2
Plage de volume max.		m³/h	99999.9998	99999.9998	99999.9998
Plage de volume min.		m³/h	0.0002	0.0002	0.0002
Précision	classe		1.5	1.5	1.5
Volume Cyclique		dm³	1.2	1.2	1.2
Valeur d'une impulsion émetteur		m3/impulsion	0.01	0.01	0.01
Poids		kg	2.0	2.0	2.0

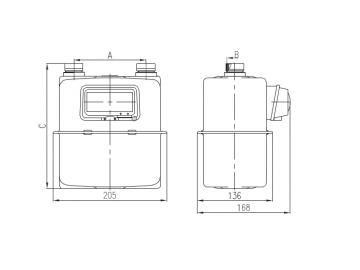

Dimensions Diaphragm gas meter G1.6-T | G2.5-T | G4-T

A [mm] 110 ± 0.50 130 ± 0.50

B M30 x 2 - 6 g G¾B G⅞B G1B G1¼B NPT ¾″

C [mm] 230 238
