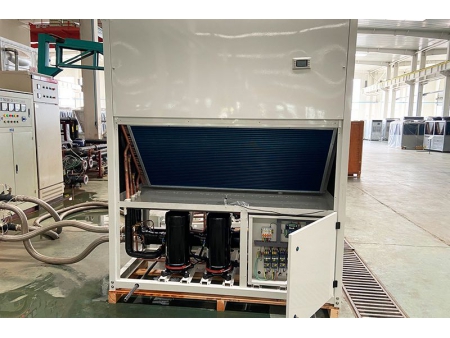

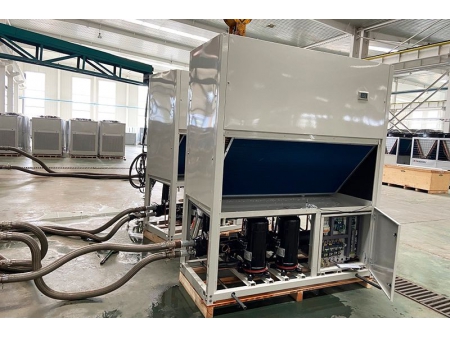

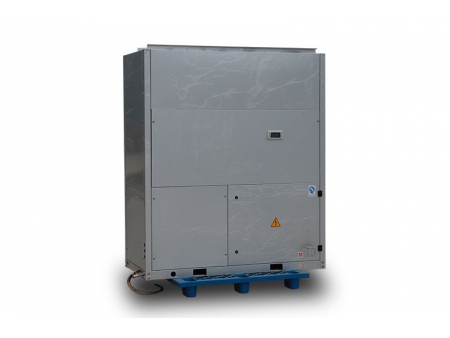

Unité monobloc refroidie par eau, 30kW-220kW Manufacturer

Unité monobloc refroidie par eau, 30kW-220kW

Demande de devis

À propos de: http://ruidonghvac.fr/2-6-water-cooled-packaged-unit.html

Télécharger

Paramètres Techniques

Unité de type refroidie par eau-1

Modèle				RLF 30		RLF 40		RLF 50		RLF 65
				Décharge latéral	Décharge supérieure	Décharge latéral	Décharge supérieure	Décharge latéral	Décharge supérieure	Décharge latéral	Décharge supérieure
Performance	Capacité de refroidissement	kW		32		38		51		66
	Alimentation électrique			3N-380V-50Hz
	Plage de contrôle et précision			18℃~ 30℃±2℃
	Chauffage électrique	kW		18		14		24		36
	Débit d'air	m³/h		5400		6500		8000		10000
	ESP	Pa		0	80/150/300	0	80/150/300	0	100/250/400	0	100/250/400
	Niveau sonore	dB(A)		64	66/67/68	64	66/67/68	64	65/67/69	68	69/71/73
Système de réfrigération	Compresseur	Type		Scroll hermétique
		Quantité		1		1		1		2
		Puissance nominale	kW	8.5		9		12		18.4
	Réfrigérant	Type		R407c / R22
		Charge	kg	6.4		7.6		10.2		13.1
	Dispositif de contrôle			TXV
	Évaporateur			Tube en cuivre avec ailettes en aluminium
Condenseur	Condenseur			Type coque et tube
	Débit d'eau	m³/h		7.0		8.1		10.8		14.5
	D.P. de l'eau	kPa		35.0		35.0		35.0		40.0
	Taille du tuyau	DN		50.0		50.0		50.0		65.0
Système d'alimentation en air	Ventilateur de soufflage			Ventilateur centrifuge
	Puissance	kw		0.75	0.75/1.5/2.2	0.75	0.75/1.5/2.2	1.5	1.5/2.2/3	1.5	1.5/3/4
	Filtre			Nylon
Dimension	Longueur	mm		1400		1700		1700		1900
	Largeur	mm		680		680		680		850
	Hauteur	mm		1980	1750	1980	1750	2230	1900	2230	1900
Poids		g		360	350	370	360	585	570	650	630

Unité de type refroidie par eau-2

Modèle				RLF 80	RLF 100	RLF 110	RLF 130	RLF 150	RLF 190	RLF 220
Modèle				Décharge supérieure	Décharge supérieure	Décharge supérieure	Décharge supérieure	Décharge supérieure	Décharge supérieure	Décharge supérieure
Performance	Capacité de refroidissement	kW		78	97	112	129	150	188	218
	Alimentation électrique			3N-380V-50Hz
	Plage de contrôle et précision			18℃~ 30℃±2℃
	Chauffage électrique	kW		48	48	48	54	72	90	108
	Débit d'air	m³/h		13000	16000	18000	20000	22000	25000	35000
	ESP	Pa		100/250/400	120/300/450	120/300/450	150/350/450	200/400/500	450/500	500/600
	Niveau sonore	dB(A)		69/71/72	70/72/75	70/72/75	72/74/77	75/77/79	80/82	81/82
Système de réfrigération	Compresseur	Type		Scroll hermétique
		Quantité		2	3	3	3	2	3	3
		Puissance nominale	kW	21	29.6	32	37.2	42.4	55.2	59.2
	Réfrigérant	Type		R407c / R22
	Réfrigérant	Charge	kg	15.5	19.3	22.3	25.7	29.9	37.4	43.4
	Dispositif de contrôle			TXV
	Évaporateur			Tube en cuivre avec ailettes en aluminium
Condenseur	Condenseur			Type coque et tube
	Débit d'eau	m³/h		17.0	21.8	24.8	28.6	33.1	41.8	47.7
	D.P. de l'eau	kPa		35	35	35	35	42	45	45
	Taille du tuyau	DN		65	65	65	80	80	100	100
Système d'alimentation en air	Ventilateur de soufflage			Ventilateur centrifuge
	Puissance	kw		2.2/4/5.5	4/5.5/7.5	4/5.5/7.5	5.5/7.5	7.5/11	11/15.0	15/18.5
	Filtre			Nylon
Dimension	Longueur	mm		1900	2200	2200	2200	2200	2200	3344
	Largeur	mm		925	1025	1025	1300	1300	1590	1541
	Hauteur	mm		2125	1800	180	1950	1950	2050	2050
Poids		g		1055	1170	1400	1590	1650	1800	2150
