Unité de toiture monobloc / Unité de toit / Unité de chauffage et de refroidissement de 18kW-260kW Manufacturer

Unité de toiture monobloc / Unité de toit / Unité de chauffage et de refroidissement de 18kW-260kW

Demande de devis

À propos de: http://ruidonghvac.fr/2-1-packaged-rooftop-heating-cooling-unit.html

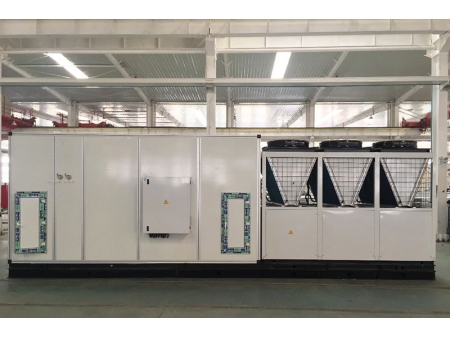

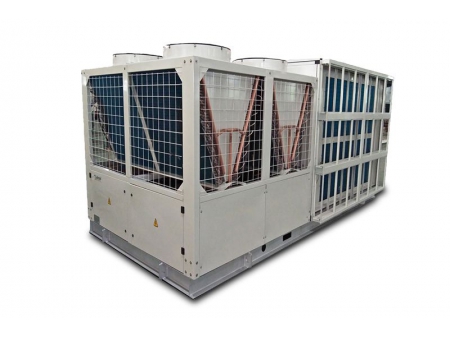

L’unité de toiture monobloc ou unité monobloc de chauffage et de refroidissement pour toiture est destinée à la climatisation et au chauffage centralisés dans les bâtiments commerciaux tels que les centres commerciaux, les cinémas, les bureaux, les aéroports et les écoles. Ces groupes se caractérisent par une conception innovante avec divers segments fonctionnels afin de répondre aux exigences de température et d'humidité les plus rigoureuses.

Télécharger

Vidéo

Paramètres Techniques

Unité de toiture 1

Modèle			RWK18	RWK28	RWK35	RWK50	RWK70
Capacité	Refroidissement	kW	18	27.5	35.6	50	70
		TR	5	8	10	14	20
	Chauffage	kW	18.2	28.3	38	54	75
		TR	5	8	11	15	21
Courant de démarrage max.		A	35	50	76	168	181
Courant de fonctionnement en refroidissement			12	17	26	36	58
Courant de fonctionnement en chauffage			12	17	24	34	55
Puissance	Refroidissement	kW	6.23	9.45	12	20	27
	Chauffage	kW	6.25	9.45	11	18	25
Compresseur	Marque		Panasonic
	Quantité		1	1	1	2	2
	Réfrigérant		R410a
	Charge de réfrigérant	kg	4.5	6	6.5	12.8	17

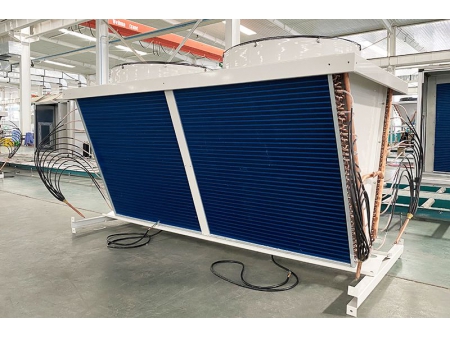

Condenseur	Bobine		Tube en cuivre avec ailettes en aluminium de 0,11 mm à revêtement hydrophile (12 ailettes/pouce)
	Type de tuyau en cuivre		Filetage interne de 7 mm

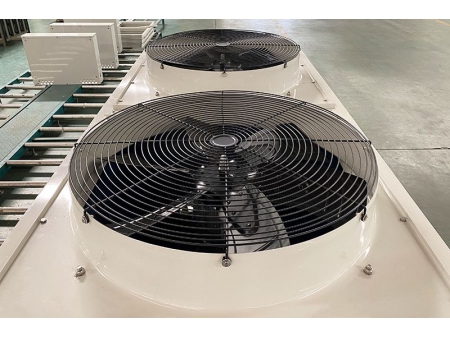

	Type de ventilateur		Axial
	Entraînement du ventilateur		Entraînement direct
	Nombre de moteurs		1	1	1	1	2
	RÉGIME		710	710	930	930	930
	Puissance d'entrée du moteur	kW	0.37	0.55	1.1	1.5	1.5
Évaporateur	Bobine		4 rangées de tuyaux en cuivre avec des ailettes en aluminium de 0,11 mm à revêtement hydrophile (12 ailettes/pouce)
	Type de tuyau en cuivre		Filetage interne de 7 mm
	Type de ventilateur		Centrifuge
	Entraînement du ventilateur de l'évaporateur		Entraînement direct
	RÉGIME		960 tr/min	1400 tr/min	1400 tr/min	950 tr/min	960 tr/min
	Puissance d'entrée du moteur	kW	0.8	1.1	2.2	2.2	5.5
	Débit d'air	m³/h	3400	5200	6000	8000	12500
		cfm	2000	3050	3500	4700	7350
	Pression statique externe	Pa	100	150	250	250	300
		pouce H2o	0.4	0.6	1	1	1.2
Épaisseur de la galvanisation		μm	80	80	80	80	80
Épaisseur de la peinture		μm	80	60	60	60	60
Matériau du filtre			Aluminium G3
Niveau sonore		db(A)	70	72	72	72	74
Contrôle de la pression du système			Pressostat haute/basse pression
Dimension	Longueur	mm	1860	2010	2010	2010	2390
	Largeur	mm	965	1165	1158	1158	2150
	Hauteur	mm	1050	1155	1155	1155	1230
Poids		kg	280	320	384	600	800
Notre objectif est d'améliorer constamment la technologie. Ruidong se réserve le droit de modifier les paramètres sans notification préalable.
Conditions de refroidissement : extérieur : 35℃, intérieur : 27℃/19℃(DB/WB)

Unité de toiture 2

Modèle			RWK90	RWK105	RWK140	RWK180	RWK210	RWK260
Capacité	Refroidissement	kW	90	105	140	180	210	260
		TR	26	30	40	51	60	74
	Chauffage	kW	96	110	146	188	220	272
		TR	27	31	42	53	63	77
Courant de démarrage max.		A	196	211	232	252	266	301
Courant de fonctionnement en refroidissement			64	7	82	110	138	160
Courant de fonctionnement en chauffage		[a2]	59	65	76	102	130	152
Puissance	Refroidissement	kW	32	33	40	56	70	83
	Chauffage	kW	29	30	37	52	65	77
Compresseur	Marque		Panasonic					Copeland
	Quantité		2	2	4	4	4	4
	Réfrigérant		R410a
	Charge du réfrigérant	kg	20	22.5	34	40	45	51
Condenseur	Bobine		Tube en cuivre avec ailettes en aluminium de 0,11 mm à revêtement hydrophile (12 ailettes/pouce)
	Type de tuyau en cuivre		Filetage interne de 7 mm
	Type de ventilateur		Axial
	Entraînement du ventilateur		Entraînement direct
	Nombre de moteurs		2	3	4	4	4	4
	RÉGIME		930	930	930	710	930	930
	Puissance d'entrée du moteur	kW	1.5	3	4.4	4.4	6	8.8
Évaporateur	Bobine		4 rangées de tuyaux en cuivre avec des ailettes en aluminium de 0,11 mm à revêtement hydrophile (12 ailettes/pouce)
	Type de tuyau en cuivre		Filetage interne de 7 mm
	Type de ventilateur		Centrifuge
	Entraînement du ventilateur de l'évaporateur		Entraînement direct
	RÉGIME		960 tr/min	716 tr/min	634 tr/min	757 tr/min	676 tr/min	593 tr/min
	Puissance d'entrée du moteur	kW	5.5	5.5	5.5	11	15	15
	Débit d'air	m³/h	16000	19000	24000	30000	36000	36000
		cfm	9421	11200	147000	17647	21176	21176
	Pression statique externe	Pa	300	300	400	400	500	500
		pouce H2o	1.2	1.2	1.6	1.6	2	2
Épaisseur de la galvanisation		μm	80	80	80	80	80	80
Épaisseur de la peinture		μm	60	60	60	60	60	60
Matériau du filtre			Aluminium G3		Aluminium
Niveau sonore		db(A)	74	75	79
Contrôle de la pression du système			Pressostat haute/basse pression
Dimension	Longueur	mm	2960	2960	5130	5130	5130	5130
	Largeur	mm	2250	2250	2340	2340	2340	2340
	Hauteur	mm	2005	2005	2130	2130	2130	2130
Poids		kg	1280	1300	2750	2800	2850	2900

Caractéristiques

Le système de chauffage et de refroidissement sur le toit n'a pas besoin d'une pièce spécialisée pour être installé. De nouvelles bouches d'air peuvent être mises en place. Le volume d'air frais peut être réglé manuellement et la section du préfiltre est configurable en fonction des exigences particulières du client.
Assemblage facile. Le groupe de machines intègre des méthodes de refroidissement de l'air et d'alimentation directe en air. Les tours de refroidissement et les systèmes de circulation d'eau ne sont pas indispensables. L'unité de chauffage et de refroidissement de toiture peut être facilement installée sur les toits, les balcons et d'autres endroits appropriés. Il suffit de brancher le tuyau de retour d'air et l'alimentation électrique sur place pour que le dispositif commence immédiatement à fonctionner.
Qualité d'air élevée. L'unité de chauffage et de refroidissement dispose de fonctionnalités d'alimentation en air, de réfrigération, d'alimentation en chaleur, de purification de l'air et de contrôle électronique.
Fonctionnement sûr. Les systèmes de protection contre les surcharges et les phases ouvertes sont intégrés dans l'unité de chauffage et de refroidissement afin de préserver la sécurité et la fiabilité de l'utilisation.
