Disjoncteur à courant résiduel avec protection contre les surintensités

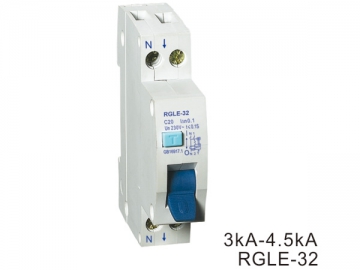

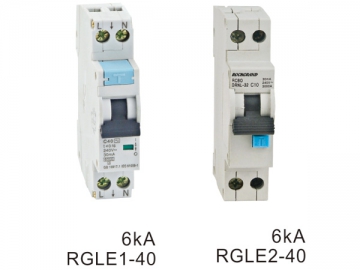

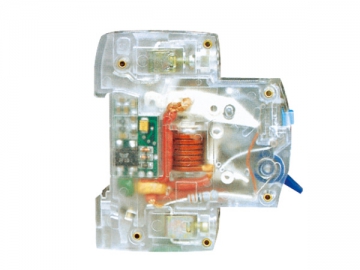

Le disjoncteur à courant résiduel avec protection contre les surintensités RGLE-32, RGLE1-40, et RGLE2-40 sont principalement appliqués dans les circuits 50Hz ou 60Hz de tension et courant nominal ne dépassant pas respectivement 240V et 40A. Ils sont principalement utilisés pour protéger les systèmes d'éclairage et de distribution d'énergie dans les bâtiments.
Notre dispositif de courant résiduel offre une protection fiable contre les fuites électriques, les surcharges, les courts-circuits, et d'autres défauts. La fonction de protection contre les surtensions peut également être fournie sur demande.

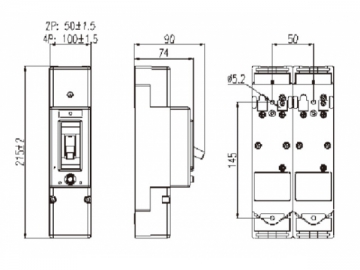

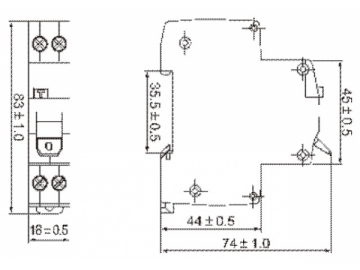

Dimensions et montageSchéma de câblage et d’installation
Veuillez lire attentivement avant l'installation, afin de l'installer correctement.
Nom de la pièce Schéma du circuit Méthode de démontage
① Déroulez la carte de fixation sur rail DIN
② Inclinez et mettre en place le RCBO
| Tension nominale (V) | Courant nominal (A) | Courant de fonctionnement résiduel In(MA) | Courant de non-exploitation résiduel évalué In(MA) | Temps de rupture (s) | Pouvoir de coupure de court-circuit (A) | Capacité de rupture résiduelle classée (A) | |||
| In | 2In | 0.25A | 500A | ||||||
| 240 | 6, 10, 16, 20, 25, 32, 40 | 30, 100 | 15, 50 | 01 | 0.05 | 004 | 0.04 | 3000, 4500, 6000 | 500 |
Quand le RCBO est utilisé dans des conditions normales et que la température est de 30 ℃-50 ℃, la caractéristique de surintensité est décrite dans le tableau suivant.
| Courant nominal IN(A) | Courant d'essai (A) | Conditions de démarrage | Durée de l'essai (t) | Résultat de test | Remarque |
| 6,10,16,20, 25,32,40 | 1.13in | Froid | ≥1h | Non-mouvement | |
| 1.45in | Chaud | <1h | Mouvement | Le courant augmentera la valeur nominale régulièrement dans les 5 secondes | |
| 2.55in | Froid | 1~60s | Mouvement | ||
| 5in | Froid | ≥0.1s | Non-mouvement | ||
| 10in | Froid | <0.1s | Mouvement |
Pour les caractéristiques de protection de courant résiduel du disjoncteur à courant résiduel avec protection contre les surintensités, veuillez consulter le tableau ci-dessous.
| Courant de fonctionnement résiduel nominal IN (MA) | Courant de non-exploitation résiduel évalué INO (MA) | Temps de coupure maximal (s) |
| 30, 100 | 15, 50 | 0.1 |
Nombre de pôles: 2P, 4P
Tension nominale: 240V/400V
Courant nominal: 6-63A
Courant de fonctionnement résiduel: 500mA, 300mA
Icu = Ics
